توضیحات کلی محصول:

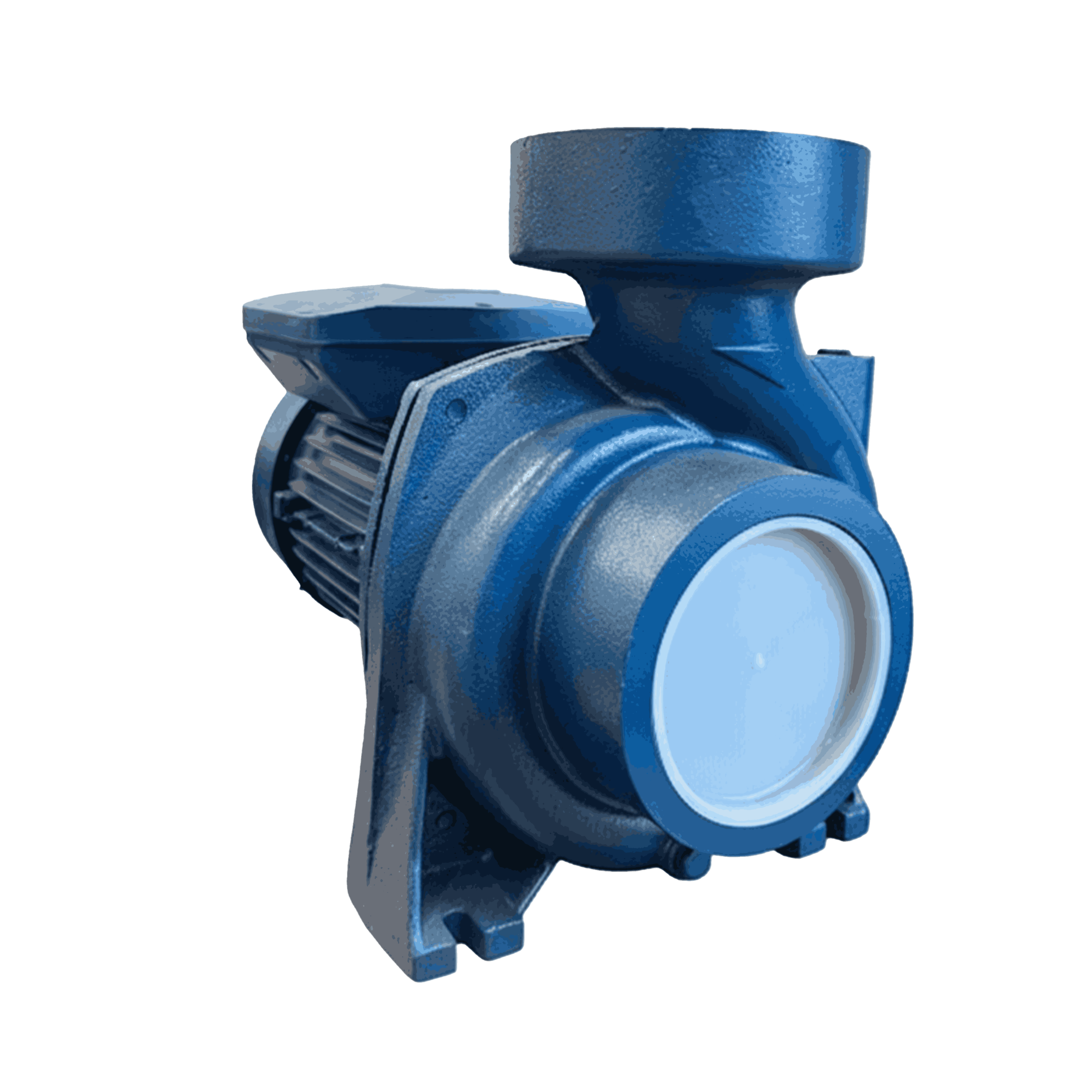

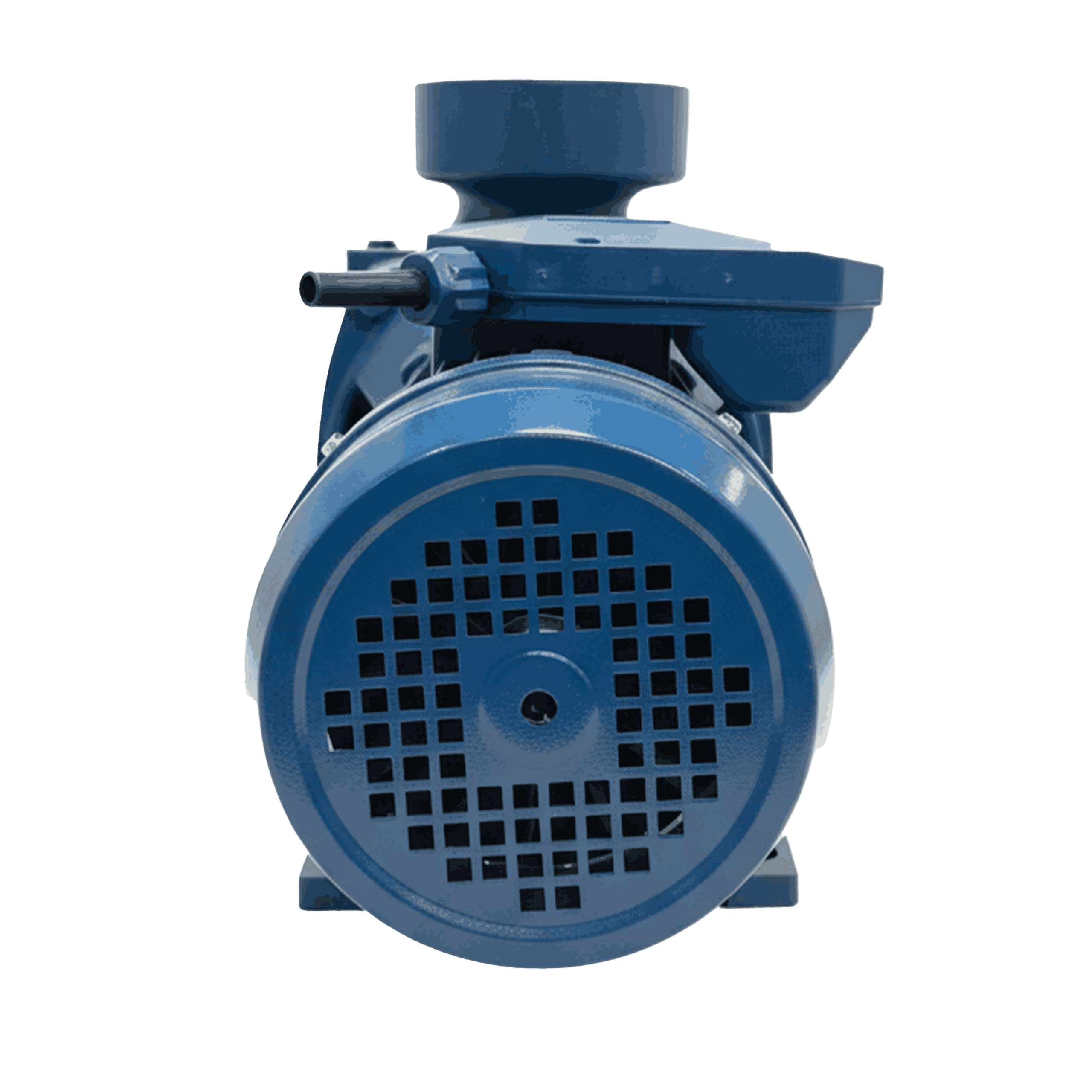

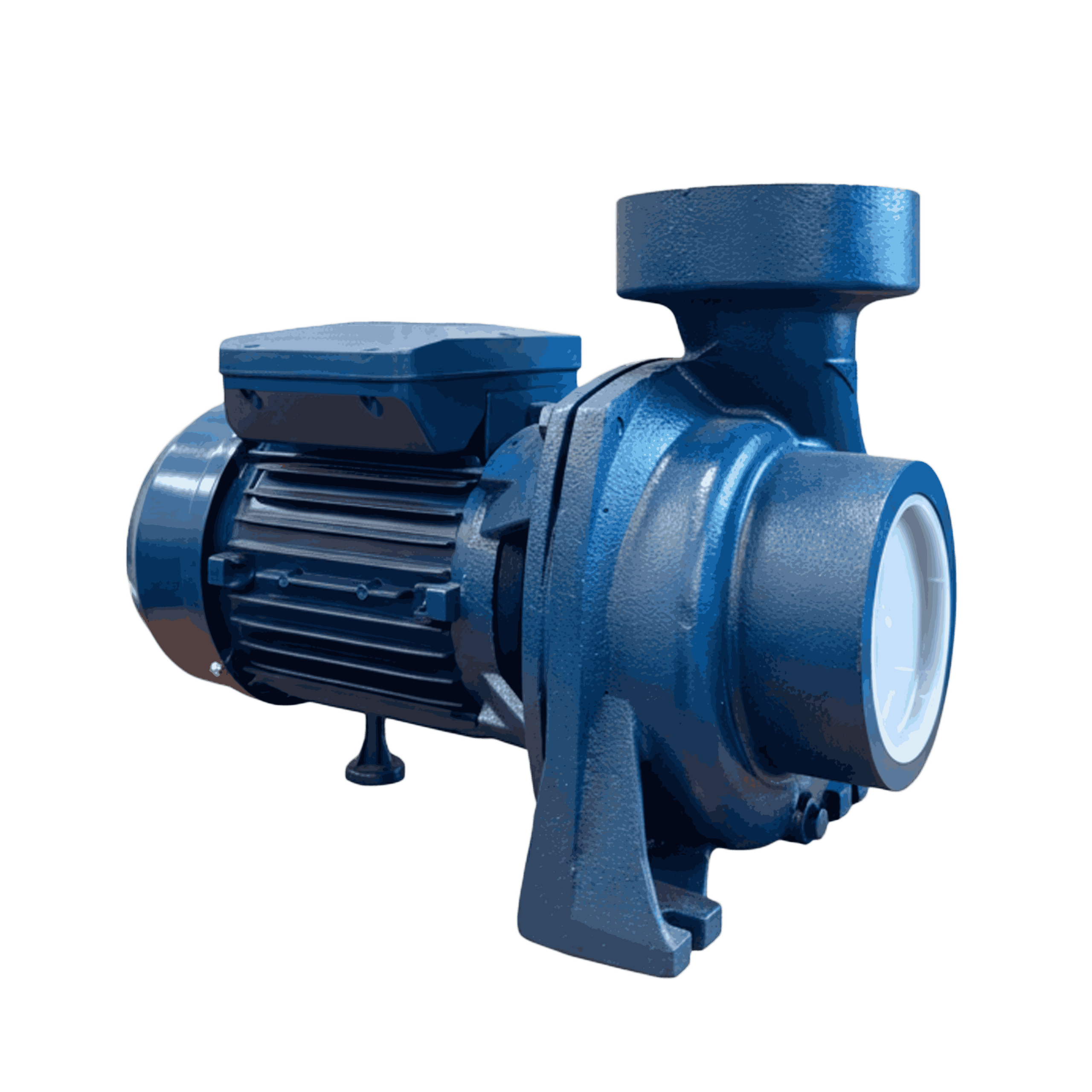

پمپ CNB مدل HF7D یک الکتروپمپ  با دبی بالا و هد متوسط است که برای انتقال آب تمیز و سیرکولاسیون فرایندی طراحی شده. این مدل با موتور تکفاز 220 ولت و توان 3 کیلووات، راهکاری کارآمد برای پروژه‌هایی است که به برق سه‌فاز دسترسی ندارند اما به دبی بالا (تا 1300 لیتر/دقیقه) و هد تا 18.6 متر نیاز دارند.

وجود محافظ اضافه‌بار، درجه حفاظت IP44، امکان کارکرد دائم (S1) و تحمل دمای سیال تا 90 درجه سانتی‌گراد، این پمپ را برای استفاده مداوم در سیستم‌های HVAC، مبدل‌های حرارتی، آبرسانی صنعتی سبک و گردش آب گرم/سرد مناسب می‌کند. با دور نامی 2800 rpm و ضریب توان 0.75، موتور با خازن 75 میکروفاراد/450 ولت، راه‌اندازی مطمئن و عملکرد پایدار را تضمین می‌کند.

با توجه به بازه کاری Q=200–1300 لیتر/دقیقه و H تا 18.6 متر، انتخاب دقیق نقطه کار نیازمند بررسی منحنی عملکرد است. مقادیر واقعی هد و دبی به شرایط نصب، اتصالات و افت‌های خط بستگی دارند؛ برای سایزبندی صحیح، نمودار عملکرد مدل مربوطه را بررسی یا با کارشناسان ما مشورت کنید.

ویژگی‌ها و مزایا

• دبی بالا: 200 تا 1300 لیتر بر دقیقه، مناسب خطوط سیرکولاسیون و انتقال حجم بالا
• هد تا 18.6 متر: پاسخ‌گو برای شبکه‌های با افت فشار کم تا متوسط
• موتور تکفاز 220 ولت: مناسب سایت‌هایی بدون برق سه‌فاز
• توان 3 kW (4 HP) با کارکرد دائم S1 و محافظ اضافه‌بار داخلی
• تحمل دمای سیال تا 90°C برای آب گرم/سرد صنعتی و HVAC
• درجه حفاظت IP44 برای ایمنی در محیط‌های صنعتی معمول
• راه‌اندازی مطمئن با خازن 75 µF و ضریب توان 0.75
• وزن 32.5 کیلوگرم؛ ساخت چین

کاربردها

• سیستم‌های سیرکولاسیون آب گرم و سرد در HVAC و چیلد واتر
• گردش آب در مبدل‌های حرارتی، بویلرها و کولینگ‌لاین‌ها
• انتقال آب تمیز در فرایندهای صنعتی سبک و خطوط شست‌وشو
• آبرسانی و انتقال بین مخازن با هد پایین تا متوسط
• آبیاری سطحی/قطره‌ای در گلخانه‌ها و مزارع با افت خط کنترل‌شده

مشخصات فنی

• برند: CNP MOTORS
• سری/مدل: HF7D
• کشور سازنده: چین

هیدرولیک

• دبی (Q): 200–1300 لیتر/دقیقه
• هد نامی (H): 6–18 متر
• حداکثر هد درج‌شده: 18.6 متر
• حداکثر دمای سیال: 90°C
• سیال پیشنهادی: آب تمیز و فاقد ذرات معلق
• نحوه کارکرد: Continuous Duty (S1)

الکتریکی

• ولتاژ/فاز/فرکانس: 1~220 V / 50 Hz (تکفاز)
• توان خروجی P2: 3 kW (4 HP)
• توان ورودی P1: 3.3 kW
• جریان نامی: 13 A
• ضریب توان (Cos φ): 0.75
• دور موتور: 2800 rpm
• خازن راه‌انداز/دائم: 75 µF / 450 V
• درجه حفاظت: IP44
• محافظ اضافه‌بار: دارد

راهنمای نصب و بهره‌برداری

• قبل از نصب، لوله‌کشی را شست‌وشو دهید تا از ورود ذرات به پروانه جلوگیری شود.
• برای جلوگیری از کاویتاسیون، طول و تعداد زانویی مکش را به حداقل برسانید و قطر خط مکش را مناسب انتخاب کنید.
• حتماً از شیر یک‌طرفه و شیر قطع‌ووصل در ورودی/خروجی استفاده کنید تا سرویس دوره‌ای آسان شود.
• تراز و هم‌محوری پمپ/الکتروموتور و مهار مناسب روی شاسی ارتعاش را کاهش می‌دهد.
• راه‌اندازی اولیه: هواگیری و پرایمینگ کامل قبل از استارت ضروری است.
• برق‌رسانی: مقطع کابل و حفاظت (MCB/فیوز) را متناسب با جریان 13A و تابلوی فرمان با محافظ اضافه‌بار تنظیم کنید.
• شرایط محیطی: از پاشش مستقیم آب و تابش شدید خورشید به موتور IP44 اجتناب کنید؛ تهویه کافی فراهم شود.
• نگهداری: بازدید دوره‌ای اتصالات، نشتی‌ها، صدای غیرعادی و دمای یاتاقان/بدنه.

سوالات متداول (FAQ)

• آیا این پمپ تکفاز است؟
  بله، این مدل با ولتاژ 1~220V و فرکانس 50Hz کار می‌کند.
• حداکثر هد و دبی این مدل چقدر است؟
  دبی 200 تا 1300 L/min و هد تا 18.6 متر بسته به نقطه کاری و منحنی عملکرد.
• آیا برای آب داغ مناسب است؟

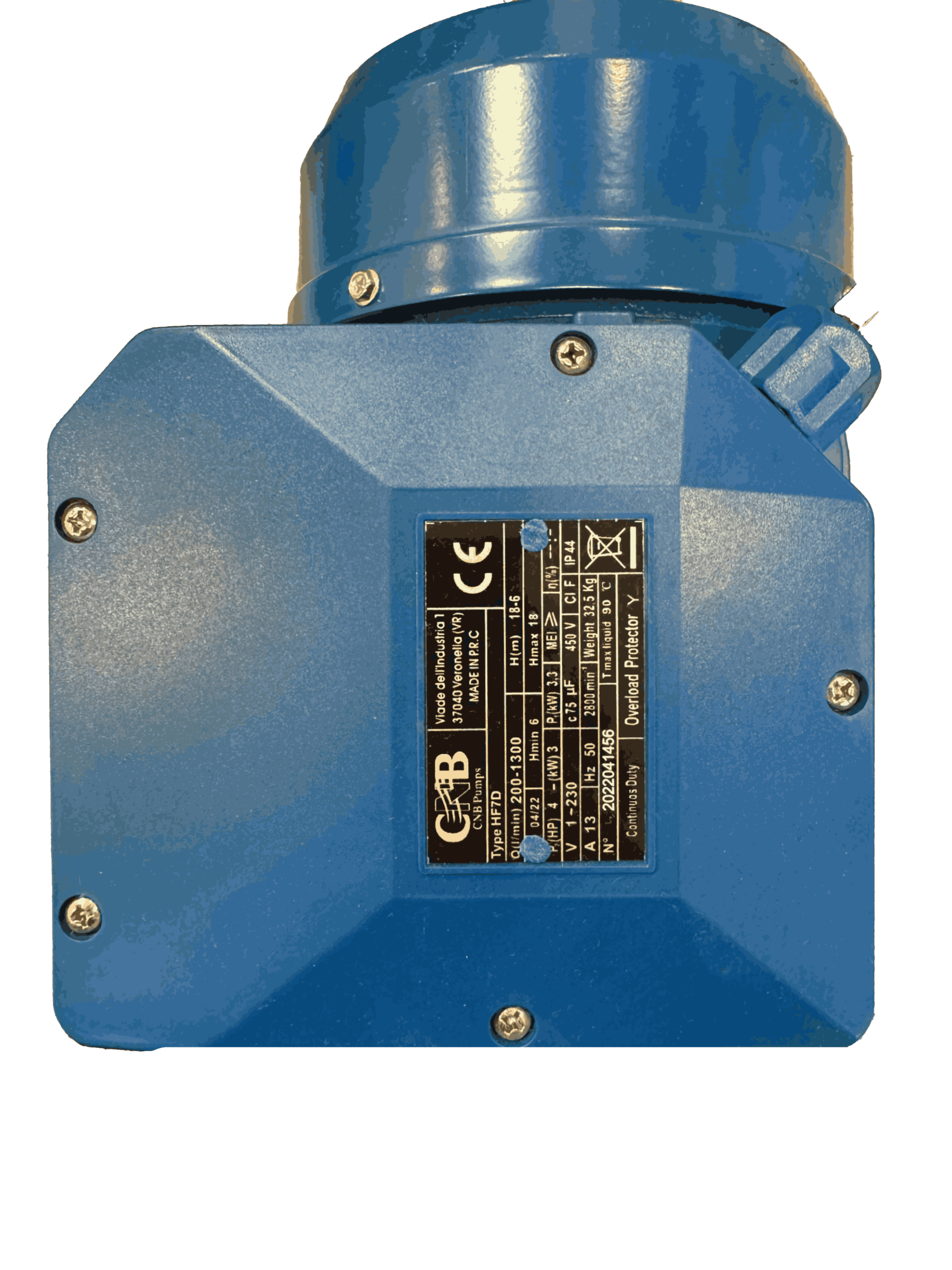

  بله، دمای سیال تا 90°C طبق پلاک قابل قبول است.
• آیا می‌توان با این موتور از اینورتر استفاده کرد؟
  این مدل تکفاز است؛ درایو فرکانس متغیر عموماً برای موتورهای سه‌فاز توصیه می‌شود. برای کنترل دور، گزینه سه‌فاز یا درایو سازگار تکفاز را با سازنده/کارشناس بررسی کنید.
• سایز اتصالات ورودی/خروجی چیست؟
  بسته به زیرمدل HFTD متفاوت است؛ لطفاً هنگام سفارش استعلام بگیرید.
• موجودی و قیمت؟
  به دلیل نوسانات بازار، لطفاً برای قیمت به‌روز و زمان تحویل تماس بگیرید.
